一、概述

熟料散裝機是從庫內將熟料(≤50mm)自動輸送到熟料散裝車船的設備。庫底水泥熟料散裝設備主要用手動棒閥，電動（氣動）扇形閥、卷揚裝置，伸縮卸料裝置、收塵軟管，電容式限位開關，電控系統等部分組成。

二、技術參數性能表



技術性能	技術參數
物料種類	水泥熟料或類似塊狀物料
物料容重	熟料1.45t/m3
物料溫度	≤80℃
物料粒度	≤50mm
裝車能力	200-500t/h
伸縮距離	可根據用戶要求定制
技術要求： 1.鋼絲繩端部固定在卷揚機筒中，應牢固以防脫落 2.調整好鋼絲繩，避免散裝頭在提升或降落時不穩發生傾斜 3.安裝后所有滑輪都要輪動靈活 4.收塵能風量為2X3000m3/h



三、工作原理

當運輸工具進入裝料位置后，打開棒閥相應的棒條數量。按住控制柜的“下降鈕”，下料頭到位后會自動斷開降電機電源，按“裝車鈕”進入卸料狀態，輔助配套設備會相應開始工作，卸料產生的灰塵通過下料斗，由伸縮收塵軟管進入收塵器凈化，當下料頭的物料裝滿時，下料頭邊上升，邊報警，上升距離要在裝料前設置，若上升距1米，則將時間繼電器的時間調為T=I/V。在上升過程中裝料始終在進行，當下料料滿時，再重復上述動作，到達料滿位置后，按停車鈕，使電振機反制動，或關閉扇形閥停止下料。停車后可按上升按鈕讓下料斗離開物料一定距離，確保運輸工具的移位，再對準第二個卸料工位。直到整個料倉裝滿為止。

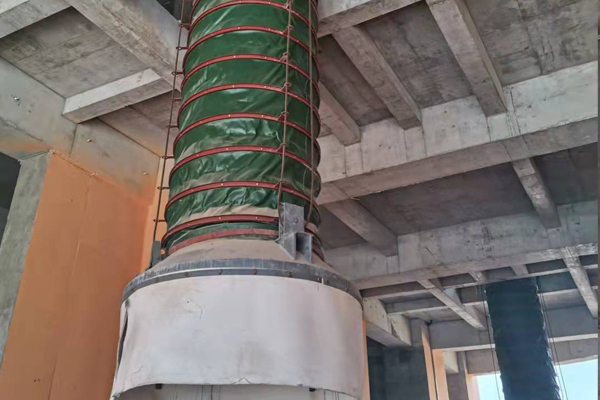

四、  熟料散裝機用戶現場安裝照片
